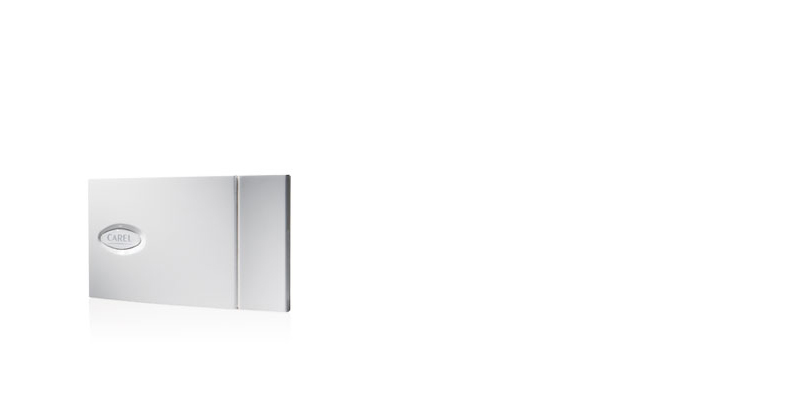

Sonda de pared con salida serie RS485 o con salida analógica

DPW* RS485 - DPW* analógca
CAREL probes
  • Características generales

    Las sondas CAREL serie DPW* son dispositivos utilizados para aplicaciones en los sectores del acondicionamiento, refrigeración, calefacción y tratamiento del aire.  Se instalan en combinación con los controles que prevén la conexión serie.  Además de las sondas de pared para ambiente, también están disponibles las versiones para ambiente técnico y para conducto.  Estas sondas utilizan una conexión serie RS485.  Esto se traduce en un notable ahorro en los costes de instalación, reducción y simplificación de las conexiones porque se pueden conectar un gran número de sondas en el mismo canal: máximo 32 unidades con eventuales limitaciones definidas por el control utilizado.  La gama se compone de distintos modelos que se diferencian por la combinación de los sensores de temperatura y humedad y por la posibilidad de opto-aislamiento y de la conexión serie RS485.  Los modelos combinados (temperatura y humedad) incluyen la función de cálculo de la temperatura de rocío disponible como variable de lectura.  La precisión en la medida es mayor que en las sondas con salida en tensión o corriente porque se eliminan las conversiones de señal y la medida analógica sobre los controles.


Documentación

Technical

  • Quick Guide
    Código Descripción Idioma Fecha * Versión
    Código +040010025

    Descripción Sonde e sensori / Probes and sensors Guida alla scelta e all'installazione ottimale Selection and optimal installation guide

    Idioma ENG  ITA

    Fecha 12/11/2015

    Versión 1.0

    Código +040010026

    Descripción 'Sondes et capteurs / Fühler und Sensoren Guide pour le choix et l'installation optimale Auswahl- und Installationshilfe

    Idioma FRE  GER

    Fecha 12/11/2015

    Versión 1.0

  • Technical Leaflets
    Código Descripción Idioma Fecha * Versión
    Código +050001235

    Descripción DPW* Sonde Seriali da parete con uscita seriale RS485/ Serial Wall probe DPW* with serial output RS485/ Sondes murales DPW* avec sortie RS485/ Wandfühler DPW* mit RS485-Ausgang/ Sondas serie de pared con salida serie RS485

    Idioma ENG  FRE  GER  ITA  SPA

    Fecha 10/09/2010

    Versión 1.3

    Código +050001455

    Descripción drilling template

    Idioma ENG  ITA

    Fecha 04/03/2009

    Versión 1.0

    Código +050001240

    Descripción DPW* Sonde da parete con uscita analogica/ Wall probe with analogic output/ Sondes murales avec sortie analogique/ Wandfühler mit analogem Ausgang/ Sondas de pared con salida analógica

    Idioma ENG  FRE  GER  ITA  SPA

    Fecha 28/04/2008

    Versión 1.2

    Código +302239511

    Descripción Temperature and humidity sensors

    Idioma ENG

    Fecha 07/02/2008

    Versión 1.0

  • Manuals
    Código Descripción Idioma Fecha * Versión
    Código +030220660

    Descripción Sonde DP: Sonde di temperatura e umidità/ Temperature and humidity sensors

    Idioma ENG  ITA

    Fecha 10/09/2010

    Versión 2.1

    Código +030220661

    Descripción Sondes DP: Sondes de température et humidité/ Temperatur- und Feuchtefühler

    Idioma FRE  GER

    Fecha 10/09/2010

    Versión 2.1

    Código +030220662

    Descripción Sondas DP: Sondas de temperatura y humedad/ Sondas de temperatura e umidade

    Idioma POR  SPA

    Fecha 10/09/2010

    Versión 2.1

    Código +03C220660

    Descripción DP 传感器 温度和湿度传感器

    Idioma CHI

    Fecha 28/04/2008

    Versión 1.1


Commercial

  • Brochure
    Código Descripción Idioma Fecha * Versión
    Código +302239510

    Descripción Sensori di temperatura e umidità

    Idioma ITA

    Fecha 07/02/2008

    Versión 1.0
