EVD module
  • Características generales

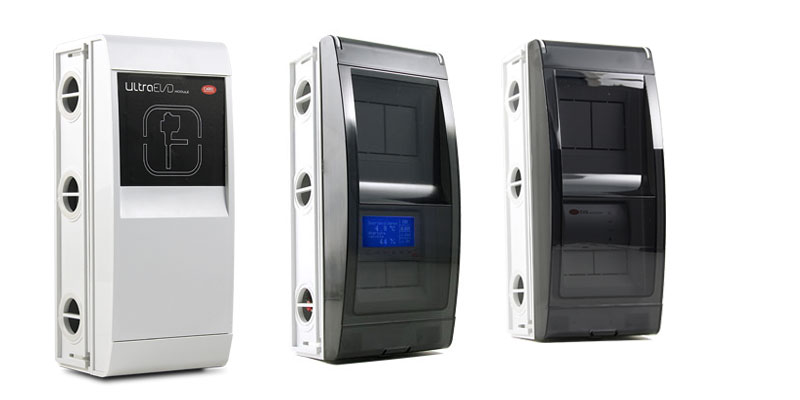

    EVD module is an add-on expansion module for installation alongside UltraCella or SmartCella. It is easy to assemble and connect, and allows energy savings through management of a CAREL EEV.
    The module can be mounted directly on a DIN rail or pre-assembled for wall mounting, thanks to special plastic inserts and three wide bypass holes for convenient and safe wiring, while guaranteeing IP65 on the complete enclosure.
    Available in versions with or without display and with or without Ultracap for retrofit applications.
    The display simplifies programming, meaning the controller can be started after selecting just a few parameters. Ultracap technology guarantees safe valve closure in the event of power failures, avoiding the need to install a solenoid valve.
    UltraCella communicates with EVD Evolution via serial communication, for managing and configuring EVD directly from UltraCella.

    Main functions:

    • superheat control with high pressure, low pressure and low superheat protection
    • guided commissioning procedure (selecting just 4 parameters, stand-alone module)
    • connection diagram shown on the display
    • removable graphic LCD, multi-language interface with online help for the parameters and SI or imperial units of measure
    • user management with password to access different configuration levels
    • copy parameter values to different EVD devices from the display
    • LEDs for monitoring the main parameters
    • use of low-power ratiometric pressure transducers with 4 to 20 mA output (these can be shared between several drivers)
    • second digital input for defrost management
    • possibility to use backup probes
    • Ultracap technology that assures safe valve closure in the event of power failures

    Combined with the CAREL ExV series electronic expansion valves, the EVD Evolution drivers create an integrated control system that optimises evaporator operation and ensures high energy savings.




Documentación

Technical

  • Technical Leaflets
    Código Descripción Idioma Fecha * Versión
    Código +0500087FD

    Descripción WM00E***00: Ultra EVD Module Modulo di espansione driver valvola elettronica per UltraCella Erweiterungsmodul mit Treiber für elektronisches Ventil für UltraCella

    Idioma FRE  GER

    Fecha 22/07/2019

    Versión 2.5

    Código +0500087IE

    Descripción WM00E**I00: Ultra EVD Module: Modulo di espansione driver valvola elettronica per UltraCella/ Driver-Valve expansion module for UltraCella

    Idioma ENG  ITA

    Fecha 22/07/2019

    Versión 2.5

  • 2D/3D drawings
    Código Descripción Idioma Fecha * Versión
    Código 2d-3d Ultra EVD Module

    Descripción 2D-3D drawings

    Idioma ALL

    Fecha 10/11/2015

    Versión R0

    Código 2d-3d Ultra EVD Blind Module

    Descripción 2D-3D drawings

    Idioma ALL

    Fecha 10/11/2015

    Versión R0

  • Manuals
    Código Descripción Idioma Fecha * Versión
    Código +0300005RU

    Descripción EVD evolution Привод электронного расширительного вентиля

    Idioma RUS

    Fecha 16/12/2019

    Versión 3.7

    Código +0300005PT

    Descripción EVD evolution driver para válvula de expansão eletrônica

    Idioma POR

    Fecha 16/12/2019

    Versión 3.7

    Código +0300005IT

    Descripción EVD evolution driver per valvola di espansione elettronica

    Idioma ITA

    Fecha 16/12/2019

    Versión 3.7

    Código +0300005FR

    Descripción EVD evolution pilote pour vanne d'expansion électronique

    Idioma FRE

    Fecha 16/12/2019

    Versión 3.7

    Código +0300005ES

    Descripción EVD evolution driver para válvula de expansión electrónica

    Idioma SPA

    Fecha 16/12/2019

    Versión 3.7

    Código +0300005EN

    Descripción EVD evolution electronic expansion valve driver

    Idioma ENG

    Fecha 16/12/2019

    Versión 3.7

    Código +0300005DE

    Descripción EVD evolution Treiber für elektronisches Expansionsventil

    Idioma GER

    Fecha 16/12/2019

    Versión 3.7

    Código +0300005CS

    Descripción EVD evolution Ovladač elektronického expanzního ventilu

    Idioma CZE

    Fecha 16/12/2019

    Versión 3.7


Commercial

  • Application Note
    Código Descripción Idioma Fecha * Versión
    Código +4000009ZH

    Descripción 直观化的 科学方法

    Idioma CHI

    Fecha 11/02/2011

    Versión 1.0

    Código +4000009PT

    Descripción Aproximação científica aplicada à intuição

    Idioma POR

    Fecha 11/02/2011

    Versión 1.0

    Código +4000009JA

    Descripción 科学的アプローチの直観化

    Idioma JAP

    Fecha 11/02/2011

    Versión 1.0

    Código +4000009IT

    Descripción Approccio scientifico applicato all’intuizione

    Idioma ITA

    Fecha 11/02/2011

    Versión 1.0

    Código +4000009FR

    Descripción Approche scientifique appliquée à une hypotèse

    Idioma FRE

    Fecha 11/02/2011

    Versión 1.0

    Código +4000009ES

    Descripción Aproximación científica aplicada a la intuición

    Idioma SPA

    Fecha 11/02/2011

    Versión 1.0

    Código +4000009EN

    Descripción A scientific approach applied to intuition

    Idioma ENG

    Fecha 11/02/2011

    Versión 1.0

    Código +4000009DE

    Descripción Intuitionsbasierter wissenschaftlicher Ansatz

    Idioma GER

    Fecha 11/02/2011

    Versión 1.0

  • Product guide
    Código Descripción Idioma Fecha * Versión
    Código +3000192ES

    Descripción Cella Range Soluciones para cámaras frigoríficas

    Idioma SPA

    Fecha 02/10/2019

    Versión 2.0

    Código +3000192DE

    Descripción Cella Range Lösungen für Kühlräume

    Idioma GER

    Fecha 02/10/2019

    Versión 2.0

    Código +3000192EN

    Descripción Cella Range Solutions for cold rooms

    Idioma ENG

    Fecha 02/10/2019

    Versión 2.0

    Código +3000192IT

    Descripción Cella Range Soluzioni per celle frigorifere

    Idioma ITA

    Fecha 02/10/2019

    Versión 2.0

  • Success Story
    Código Descripción Idioma Fecha * Versión
    Código +4000057FR

    Descripción Économie d’énergie dans les cellules frigorifiques

    Idioma FRE

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057DE

    Descripción Energie sparen bei Kühlräumen

    Idioma GER

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057IT

    Descripción Risparmio energetico nelle celle frigo

    Idioma ITA

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057EN

    Descripción Energy savings in cold rooms

    Idioma ENG

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057ES

    Descripción Ahorro energético en las cámaras frigoríficas

    Idioma SPA

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057NL

    Descripción Energiebesparing in koelcellen

    Idioma DUT

    Fecha 20/04/2017

    Versión 1.0

    Código +4000010DE

    Descripción Extra-Energie sparen mit CAREL retail sistema

    Idioma GER

    Fecha 11/02/2011

    Versión 1.0

    Código +4000010EN

    Descripción Extra savings with CAREL retail sistema

    Idioma ENG

    Fecha 11/02/2011

    Versión 1.0

    Código +4000010ES

    Descripción Extra economia com CAREL retail sistema

    Idioma SPA

    Fecha 11/02/2011

    Versión 1.0

    Código +4000010JA

    Descripción よりよい省エネを、 CAREL retail sistemaで

    Idioma JAP

    Fecha 11/02/2011

    Versión 1.0

    Código +4000010PT

    Descripción Ahorro extra con CAREL retail sistema

    Idioma POR

    Fecha 11/02/2011

    Versión 1.0

    Código +4000010IT

    Descripción Extra risparmio con CAREL retail sistema

    Idioma ITA

    Fecha 11/02/2011

    Versión 1.0

    Código +4000010FR

    Descripción Plus d’économies avec les Solutions CAREL Retail

    Idioma FRE

    Fecha 11/02/2011

    Versión 1.0
