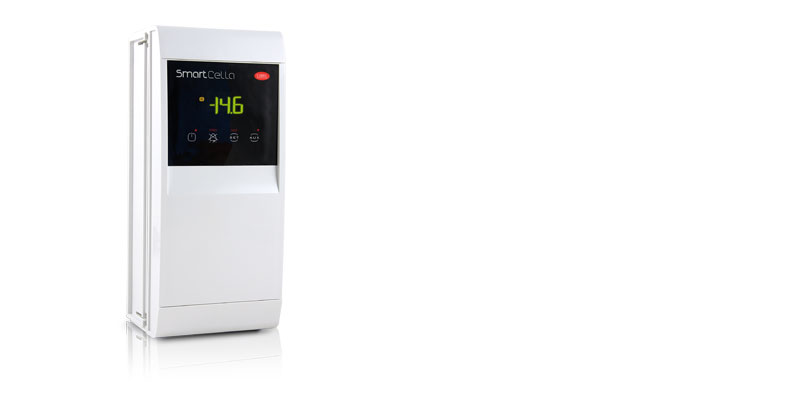

SmartCella

WE00*
SmartCella
  • Características generales

    El SmartCella está basado en un control electrónico estándar integrado en una caja industrial IP65.  Junto a UltraCella y MasterCella, completa y enriquece la oferta de CAREL para cámaras frigoríficas.  En términos de número de componentes, sólo un par de modelos relacionados directamente con el número de cargas a manejar, las sondas o las aplicaciones a gestionar: modelo con un relé para cámaras frigoríficas de temperatura normal y modelo con 4 relés para cámaras de baja temperatura.
    Configuración de entradas y salidas:
    • Hasta 4 relés de salida (compresor 16A/2HP según el modelo, desescarche de 16A, ventiladores del evaporador de 8A y salida auxiliar de 8A para funciones adicionales);
    • 5 entradas analógicas (2 x NTC + 3 x NTC / entradas digitales);
    • Tarjeta serial con protocolos CAREL o Modbus con reconocimiento automático;

    El SmartCella satisface a todos los usuarios de la cámara frigorífica, en todas las fases del trabajo; desde la instalación hasta la configuración, y el uso diario por los clientes finales.

    En la fase de montaje, los instaladores pueden tomar ventaja de:
    • Vía para carril DIN para un rápido montaje en pared;
    • Tarjeta de entradas y salidas del control ir33 DIN, más adecuada para instalaciones dentro de la caja que el control estándar de panel;
    • Esquemas eléctricos estándar y bien conocidos del sistema ir33 DIN;
    • SmartCella es fácil de configurar y usar en el trabajo diario gracias a:
    1. La misma lógica que el ir33+ en cuanto a algoritmos de regulación y parámetros
    2. Interfaz de usuario simple y fácil de usar, con un teclado táctil y grandes botones; la opción función/pulsador es la misma que el ir33+
    El display es grande y luminoso, un 30% más que el ir33, y visualiza mensajes contextuales durante la navegación.
    SmartCella es fácilmente expandible con los contenidos adicionales gracias a la elección de utilizar las cajas de los módulos de expansión del UltraCella.  Además de garantizar la protección IP65 y una sensación familiar, esta elección permite espacio libre dentro de la caja para:
    • Relés externos
    • Contador
    • Terminales auxiliares
    Los contenidos adicionales de la plataforma UltraCella:
    • Módulo ultra EVD
    • Módulo Ultra Power
    SmartCella ha obtenido el reconocimiento HACCP, primer caso en Italia en componentes para el control de la refrigeración, lo que asegura que resulta idóneo para asegurar la calidad de los alimentos conservados.

  • Más

    • Solución inteligente basada en la experiencia y el know-how de la gama ir33+;
    • Interfaz de usuario intuitiva;
    • Caja IP65 flexible, preparada para componentes adicionales;
    • Protocolos CAREL y Modbus con reconocimiento automático;
    • Carril DIN para un rápido montaje en pared.


Documentación

Technical

  • Technical Leaflets
    Código Descripción Idioma Fecha * Versión
    Código +0500090ML

    Descripción SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Idioma ENG  FRE  GER  ITA  POR  SPA

    Fecha 20/05/2020

    Versión 1.3

    Código +0500091IE

    Descripción SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Idioma ENG  ITA

    Fecha 20/05/2020

    Versión 1.4

    Código +0500091FD

    Descripción SmartCella - Commande électroniques pour chambres froides / Elektronische Steuerung für Kühlräume

    Idioma FRE  GER

    Fecha 20/05/2020

    Versión 1.4

  • 2D/3D drawings
    Código Descripción Idioma Fecha * Versión
    Código 2d-3d SmartCella

    Descripción 2D-3D drawings

    Idioma ALL

    Fecha 10/11/2015

    Versión R0

  • Manuals
    Código Descripción Idioma Fecha * Versión
    Código +0300084FR

    Descripción SmartCella/SmartCella 3PH Contrôle électronique pour chambres froides

    Idioma FRE

    Fecha 24/09/2020

    Versión 1.3

    Código +0300084IT

    Descripción SmartCella/SmartCella 3PH Controlli elettronici per celle frigorifere

    Idioma ITA

    Fecha 24/09/2020

    Versión 1.3

    Código +0300084EN

    Descripción SmartCella/SmartCella 3PH Electronic controllers for cold rooms

    Idioma ENG

    Fecha 24/09/2020

    Versión 1.3

    Código +0300084ES

    Descripción SmartCella/SmartCella 3PH Controladores electrónicos para cámaras frigoríficas

    Idioma SPA

    Fecha 24/09/2020

    Versión 1.3

    Código +0300084DE

    Descripción SmartCella/SmartCella 3PH Elektronische Steuergeräte für Kühlräume

    Idioma GER

    Fecha 24/09/2020

    Versión 1.3

    Código +0300084RU

    Descripción SmartCella Электронный контроллер

    Idioma RUS

    Fecha 05/02/2015

    Versión 1.1


Commercial

  • Product guide
    Código Descripción Idioma Fecha * Versión
    Código +3000192EN

    Descripción Cella Range Solutions for cold rooms

    Idioma ENG

    Fecha 02/10/2019

    Versión 2.0

    Código +3000192IT

    Descripción Cella Range Soluzioni per celle frigorifere

    Idioma ITA

    Fecha 02/10/2019

    Versión 2.0

    Código +3000192ES

    Descripción Cella Range Soluciones para cámaras frigoríficas

    Idioma SPA

    Fecha 02/10/2019

    Versión 2.0

    Código +3000192DE

    Descripción Cella Range Lösungen für Kühlräume

    Idioma GER

    Fecha 02/10/2019

    Versión 2.0

  • Success Story
    Código Descripción Idioma Fecha * Versión
    Código +4000057NL

    Descripción Energiebesparing in koelcellen

    Idioma DUT

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057ES

    Descripción Ahorro energético en las cámaras frigoríficas

    Idioma SPA

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057FR

    Descripción Économie d’énergie dans les cellules frigorifiques

    Idioma FRE

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057DE

    Descripción Energie sparen bei Kühlräumen

    Idioma GER

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057IT

    Descripción Risparmio energetico nelle celle frigo

    Idioma ITA

    Fecha 20/04/2017

    Versión 1.0

    Código +4000057EN

    Descripción Energy savings in cold rooms

    Idioma ENG

    Fecha 20/04/2017

    Versión 1.0

  • Brochure
    Código Descripción Idioma Fecha * Versión
    Código +3000192PL

    Descripción Linia Cella Rozwiązania dla chłodni

    Idioma POL

    Fecha 02/10/2019

    Versión 2.0

    Código +30Z0088EN

    Descripción SmartCella The essential solution for your small cold rooms

    Idioma ENG

    Fecha 24/07/2014

    Versión 1.0

    Código +3000088IT

    Descripción SmartCella La soluzione essenziale per le tue piccole celle frigorifere

    Idioma ITA

    Fecha 24/07/2014

    Versión 1.0

    Código +3000088EN

    Descripción SmartCella The essential solution for your small cold rooms

    Idioma ENG

    Fecha 24/07/2014

    Versión 1.0

    Código +3000088DE

    Descripción SmartCella Die unabdingbare Lösung für Ihre kleinen Kühlräume

    Idioma GER

    Fecha 24/07/2014

    Versión 1.0

    Código +3000088PT

    Descripción SmartCella - A solução essencial para as suas pequenas celas

    Idioma POR

    Fecha 24/07/2014

    Versión 1.0

    Código +3000088RU

    Descripción SmartCella

    Idioma RUS

    Fecha 27/04/2014

    Versión 1.0
