Heosbox CO2

HB2*
Heosbox CO2
Heosbox CO2 Heosbox CO2 Heosbox CO2 Heosbox CO2 Heosbox CO2 Heosbox CO2 Heosbox CO2

  • Características generales

    Las unidades "Heosbox CO2" son unidades condensadoras refrigeradas por agua que incorporan la solución Heos de alta eficiencia para aplicaciones de CO2:

    • Compresores BLDC de velocidad variable. Los motores sin escobillas de imanes permanentes y la construcción de "doble rotación" permiten la máxima eficiencia, un amplio rango de modulación (25-100%), diseño compacto y bajo nivel de ruido.
    • Driver DC. Los controladores CAREL para aplicaciones Heos cuentan con la máxima precisión y fiabilidad de control.
      El firmware de clase B garantiza al sistema una protección electrónica adicional.
    • Válvula de expansión electrónica. Gracias al motor paso a paso, Heosbox CO2 proporciona un control continuo de la temperatura de evaporación para garantizar la máxima eficiencia en todas las condiciones, incluso a través de acciones de monitorización preventiva.
    • Controlador Heos. El controlador proporciona por un lado una gestión funcional completa de la vitrina (luces, ventiladores, calefactores, alarmas, etc.), y por otro una perfecta sincronización entre el compresor de velocidad variable y la válvula electrónica.
      El conocimiento completo del funcionamiento de la unidad permite la adopción de lógicas de control avanzadas y acciones de monitorización preventiva para una mayor fiabilidad de toda la solución.



    Las unidades Heosbox CO2 están diseñadas y optimizadas para aplicaciones de refrigeración comercial subcrítica, y de forma esencial comprenden:

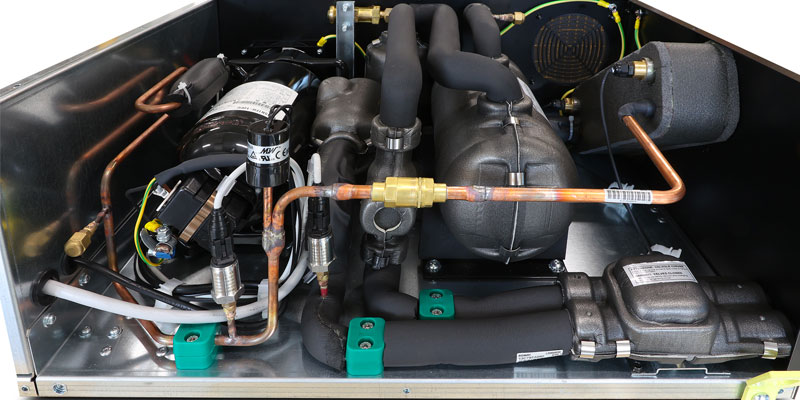

    • Un circuito de refrigeración parcial, para ser acoplado a un serpentín en el evaporador

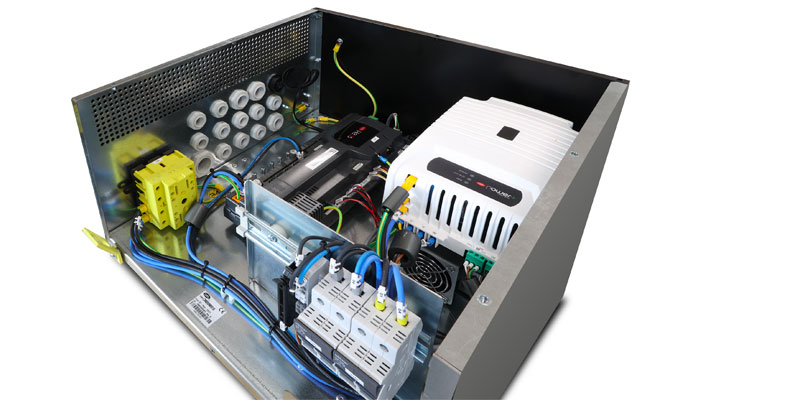

    • Un cuadro eléctrico con distribución de energía y un sistema de control



    La solución cumple con los requisitos normativos y de mercado actuales:

    • Reducción de emisiones directas mediante el uso de un refrigerante natural
    • Reducción de emisiones indirectas a través de soluciones de alta eficiencia



    El diseño subcrítico permite:

    • Una reducción en los costes de instalación gracias a presiones de operación más bajas y un diseño simplificado del circuito de refrigeración (similar a las unidades con HFC)
    • Mayor flexibilidad operativa: aplicaciones de temperatura media o baja en configuraciones de un solo evaporador y de varios evaporadores
    • Sinergias a crear con el sistema de climatización existente, permitiendo optimizar la eficiencia global de la instalación
  • Más

    Beneficios de la tecnología Heos...

    Modulación continua del sistema

    Compresores de velocidad variable (BLDC) y válvulas de expansión electrónica con motor paso a paso.Variable speed compressors (BLDC) and electronic expansion valves with stepper motor.

    Eficiencia energética

    El enfoque descentralizado y la modulación continua permiten adaptar perfectamente el funcionamiento a las exigencias del mueble en todas las condiciones. Sincronización de acciones de control y posibilidad de lectura de COP en tiempo real.

    Máxima calidad en la conservación de alimentos

    La modulación continua del compresor y las válvulas electrónicas EEV aseguran una excelente estabilidad de temperatura y humedad en los muebles.



    …con las ventajas de una conectividad avanzada y servicios digitales:

    Conectividad remota a sistemas de supervisión

    Compatible con sistemas de supervisión: conexión por cable (a través de Ethernet o serial) o inalámbrica (kit Wifi).

    Conectividad local al controlador Heos

    Fácil conexión al controlador Heos, ya sea por cable (Fieldbus) o inalámbrica (a través de una interfaz de usuario equipada con conectividad Bluetooth y/o NFC).

    Servicios IoT dedicados

    El diseño 100% CAREL y la tecnología Heos permiten un perfecto conocimiento del funcionamiento y rendimiento del equipo. Hay servicios dedicados disponibles, que incluyen monitorización en remoto, análisis de datos y algoritmos avanzados para mantenimiento predictivo.




Documentación

Technical

  • 2D/3D drawings
    Código Descripción Idioma Fecha * Versión
    Código 3D Heosbox CO2 HB200C0300CE0

    Descripción 2D-3D drawings Heosbox CO2 HB200C0300CE0

    Idioma ALL

    Fecha 22/06/2022

    Versión R.0

    Código 3D Heosbox CO2 HB200C0400CE0

    Descripción 2D-3D drawings Heosbox CO2 HB200C0400CE0

    Idioma ALL

    Fecha 22/06/2022

    Versión R.0

    Código 3D Heosbox CO2 HB200C0600CE0

    Descripción 2D-3D drawings Heosbox CO2 HB200C0600CE0

    Idioma ALL

    Fecha 22/06/2022

    Versión R.0

    Código 3D Heosbox CO2 HB200C1000CE0

    Descripción 2D-3D drawings Heosbox CO2 HB200C1000CE0

    Idioma ALL

    Fecha 22/06/2022

    Versión R.0

    Código 3D Heosbox CO2 HB200CXX00SE0 Secondary_panel

    Descripción 2D-3D drawings Heosbox CO2 HB200CXX00SE0 Secondary_panel

    Idioma ALL

    Fecha 22/06/2022

    Versión R.0

  • Electrical Schemes
    Código Descripción Idioma Fecha * Versión
    Código HB200C0670CE0_El

    Descripción EP HEOS BOX CE WITH INVERTER PSD2 18A AND POWER BOARD

    Idioma ALL

    Fecha 20/09/2023

    Versión R0

    Código HB200C0300CE0_HB200C0450CE0_El

    Descripción EP HEOS BOX CE WITH INVERTER PSD2 12A AND POWER BOARD

    Idioma ALL

    Fecha 20/09/2023

    Versión R0

    Código HB200CXX00SE0_El

    Descripción Q.E. SECONDARY

    Idioma ALL

    Fecha 07/04/2022

    Versión R0

    Código HB200C1000CE0_EI

    Descripción EP HEOS BOX CE WITH INVERTER PSD2 24A AND POWER BOARD

    Idioma ALL

    Fecha 03/08/2021

    Versión R0

  • Manuals
    Código Descripción Idioma Fecha * Versión
    Código +0300145IT

    Descripción Heosbox controller

    Idioma ITA

    Fecha 11/12/2023

    Versión 1.2

    Código +0300145EN

    Descripción Heosbox controller

    Idioma ENG

    Fecha 11/12/2023

    Versión 1.2

    Código +0300140IT

    Descripción HEOS BOX R744 Istruzioni per l’assemblaggio, comprensive di informazioni per l’uso e la manutenzione Versione CE

    Idioma ITA

    Fecha 25/05/2022

    Versión 1.0

    Código +0300140EN

    Descripción HEOS BOX R744 Assembly instructions, including user and maintenance information CE version

    Idioma ENG

    Fecha 25/05/2022

    Versión 1.0

  • Selection tool
    Código Descripción Idioma Fecha * Versión
    Código R744 sizing tool

    Descripción

    Idioma ALL

    Fecha 14/06/2022

    Versión 1.0


Commercial

  • Application Note
    Código Descripción Idioma Fecha * Versión
    Código +4000095IT

    Descripción Soluzione completa per il Food Retail

    Idioma ITA

    Fecha 23/01/2024

    Versión 1.0

    Código +4000095EN

    Descripción Complete solution for food retail

    Idioma ENG

    Fecha 23/01/2024

    Versión 1.0

  • Brochure
    Código Descripción Idioma Fecha * Versión
    Código +3000232EN

    Descripción Heosbox CO2 Efficiency, safety and sustainability for your refrigerated showcases

    Idioma ENG

    Fecha 31/03/2022

    Versión 1.0

    Código +3000232IT

    Descripción Heosbox CO2 Efficienza, sicurezza e sostenibilità per i tuoi banchi refrigerati

    Idioma ITA

    Fecha 31/03/2022

    Versión 1.0


Images

  • High resolution images
    Código Descripción Idioma Fecha * Versión
    Código PH21LUP30C-heosbox-CO2-electrical

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP306-heosbox-CO2-electrical

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP305-heosbox-CO2-open

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP307-heosbox-CO2-mechanical

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP304-heosbox-CO2-open

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP30D-heosbox-CO2-mechanical

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP30F-heosbox-CO2-open

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP30E-heosbox-CO2-electrical

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0

    Código PH21LUP303-heosbox-CO2

    Descripción CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail

    Idioma ALL

    Fecha 06/06/2022

    Versión R.0
