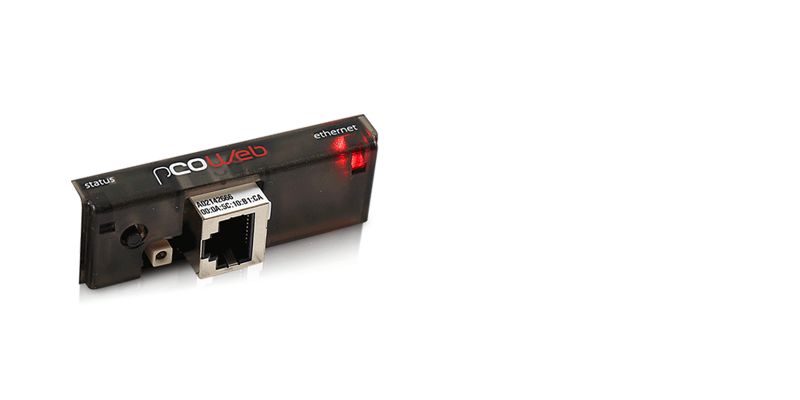

Tarjeta pCOWeb SE
Características generales
La tarjeta pCOWeb se utiliza para interconectar el sistema pCO con redes que utilizan los protocolos HVAC basados en los estándares físicos de Ethernet, como BACnet IP, Modbus TCP/IP y SNMP.
BACnet es un protocolo de comunicación para automatización de edificios, basado en los estándares definidos por la asociación estadounidense ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers). Estas regulaciones permiten a los fabricantes desarrollar dispositivos BACnet y hacer que funcionen en distintos sistemas. La implementación se verifica por los laboratorios BTL (BACnet Testing Laboratories) gestionados por la asociación BACnet. La tarjeta pCOWeb ha sido testada con éxito por los laboratorios BTL (bacnet.org).
Modbus (modbus.org) es el protocolo más utilizado en HVAC/R, su implementación en todos los paquetes de desarrollo es muy simple y tiene un uso limitado de los recursos HW & SW del sistema.
SNMP (Simple Network Management Protocol) es un protocolo para redes IP definido por Internet Architecture Board (IAB), para definir los comandos utilizados para el intercambio de información entre diferentes dispositivos a través de la red (snmplink.org).
La tarjeta también está equipada con un Web-Server integrado, que contiene las páginas HTML relacionadas con la aplicación específica y permite que un navegador gestione de forma remota el sistema. También se proporciona un registrador interno para crear registros (archivos .CSV) de 20 varaibles, y un gráfico de 5 variables (archivo .SVG). Estos archivos pueden recibirse cada día por email.La aplicación en el pCO puede actualizarse mediante una conexión remota a través de una red Ethernet.
El sistema operativo LINUX incorporado permite añadir aplicaciones (plug-ins) desarrolladas directamente por los usuarios según sus necesidades.
La tarjeta pCOWeb es compatible con toda la gama de controladores del sistema pCO equipados con una ranura para tarjeta BMS: Supernode, pCOXs, pCO1, pCO3, pCO5 Compact, pCO5, pCO5+, c.pCO.
Documentación
Technical
-
Manuals
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +030220966 Descripción pCOWeb Idioma ENG Fecha 18/09/2018 Versión 1.2 -
Technical Leaflets
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +050003243 Descripción PCO1***WD0 - pCOWeb - Scheda di interfaccia Ethernet per pCO* / Ethernet interface board for pCO* Idioma ENG ITA Fecha 19/06/2018 Versión 1.1 Código +050003244 Descripción PCO1***WD0 - pCOWeb - Carte d’interface Ethernet pour pCO* / Ethernet-Netzwerkkarte für pCO* Idioma FRE GER Fecha 19/06/2018 Versión 1.1
Images
-
High resolution images
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código PH17LPC303-pCOWEB Descripción CAREL pCOWeb SE card - BMS (Building Management System) - Connectivity Idioma ALL Fecha 17/03/2022 Versión R.0
