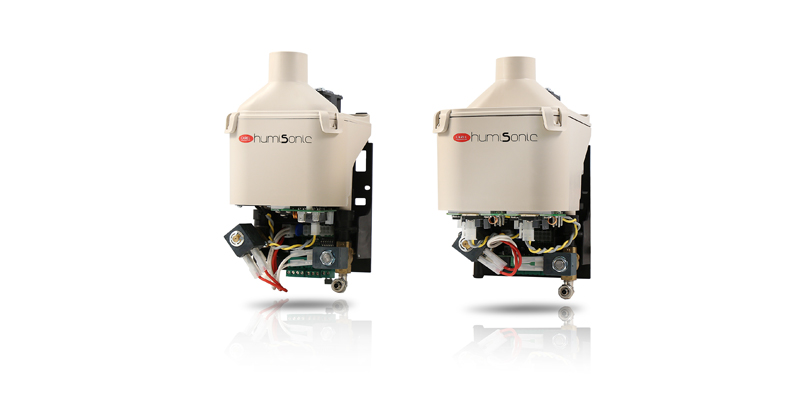

humiSonic compact

Características generales
Los humidificadores adiabáticos por ultrasonidos de la gama humiSonic están compuestos por un pequeño depósito de agua y por transductores piezoeléctricos instalados en la parte inferior del propio depósito. La membrana del transductor oscila a una frecuencia altísima (1.65 millones de veces por segundo), generando una serie de ondas de presión, y creando por lo tanto una columna de gotitas de agua finísimas. Con la tecnología de ulstrasonidos se llegan a obtener las gotas más pequeñas de toda la gama de humidificadores adiabáticos, con un diámetro de unos 5 µm. Un ligero flujo de aire forzado por el ventilador integrado en la máquina traslada la neblina al ambiente. Las electroválvulas de carga y descarga permiten ciclos de lavado del depósito y vaciado por inactividad. El plástico del depósito enriquecido con iones de plata es una garantía adicional de higiene. La tarjeta electrónica integrada permite un control preciso del funcionamiento y de la humedad producida, permitiendo también la conectividad con sondas, sistemas de control y de supervisión (protocolo de comunicación Modbus y CAREL) además de una interfaz de usuario completa e intuitiva.
Este producto está disponible en dos versiones: 0.5 l/h, que gracias a su coste reducido está indicada para instalaciones en fancoils, y la versión de 1.0 l/h, indicada para aplicaciones más generales. El humiSonic puede funcionar tanto con agua de red como desmineralizada.
-
Más
- Dimensiones compactas;
- Tarjeta electrónica integrada;
- Interfaz de usuario;
- Comunicación con todo tipo de señales;
- Protocolo Modbus y disponibilidad de diferentes sistemas de distribución para un alto rendimiento del sistema.
Vídeo
Documentación
Technical
-
2D/3D drawings
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código 2d-3d humiSonic_UU01F.zip Descripción 2D-3D drawings Idioma ALL Fecha 20/10/2017 Versión R0 Código 2d-3d humiSonic_UU01G.zip Descripción 2D-3D drawings Idioma ALL Fecha 20/10/2017 Versión R0 -
BIM files
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código BIM files humiSonic compact Descripción Idioma ALL Fecha 11/03/2020 Versión R0 -
Manuals
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +0300059FD Descripción Humisonic Humidificateur ultrasons Ultraschallvernebler Idioma FRE GER Fecha 24/10/2022 Versión 1.7 Código +0300059IE Descripción humiSonic Umidificatori ultrasuoni Ultrasound humidifier Idioma ENG ITA Fecha 24/10/2022 Versión 1.7 Código +0300059ES Descripción Humidificador ultrasónico para fan coil Idioma SPA Fecha 24/10/2022 Versión 1.7 Código +0300059PT Descripción Umidificadores de ultrassons User manual Ultrasound humidifier Idioma POR Fecha 24/10/2022 Versión 1.7 Código +0300059CS Descripción Ultrazvukový zvlhčovač pro jednotky fancoil Idioma CZE ENG Fecha 24/10/2022 Versión 1.7 Código +0300059RU Descripción Ультразвуковой увлажнитель для фанкойлов Idioma RUS Fecha 24/10/2022 Versión 1.7 Código +0300056CS Descripción Humisonic Ultrazvukový zvlhčovač pro jednotky fancoil Idioma CZE Fecha 24/06/2015 Versión 1.5 Código +0300056DE Descripción humiSonic - Ultraschallvernebler für Gebläsekonvektoren Idioma GER Fecha 24/06/2015 Versión 1.5 Código +0300056EN Descripción humiSonic - Ultrasound humidifier for fan coils Idioma ENG Fecha 24/06/2015 Versión 1.5 Código +0300056ES Descripción humiSonic - Humidificador ultrasónico para fan coil Idioma SPA Fecha 24/06/2015 Versión 1.5 Código +0300056FR Descripción humiSonic - Humidificateur ultrasons pour ventilo-convecteur Idioma FRE Fecha 24/06/2015 Versión 1.5 Código +0300056IT Descripción humiSonic - Umidificatore ultrasuoni per fan coil Idioma ITA Fecha 24/06/2015 Versión 1.5 Código +0300056RU Descripción Ультразвуковой увлажнитель для фанкойлов Idioma RUS Fecha 24/06/2015 Versión 1.5 Código +0300056ZH Descripción Humisonic 超声波加湿器 Idioma CHI Fecha 15/01/2013 Versión 1.2 -
Technical Leaflets
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +050001800 Descripción humiSonic - Master / Slave Idioma ENG ITA Fecha 20/03/2013 Versión 1.1 Código +050001820 Descripción Sensore di corrente / Current sensor (TAM) Idioma ENG ITA Fecha 04/03/2013 Versión 1.0
Commercial
-
Brochure
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +3000103IT Descripción humiSonic: Umidificatori adiabatici a ultrasuoni Idioma ITA Fecha 31/10/2019 Versión 2.0 Código +3000103EN Descripción humiSonic Adiabatic ultrasonic humidifiers Idioma ENG Fecha 31/10/2019 Versión 2.0 Código +3000103FR Descripción humiSonic Humidificateurs adiabatiques à ultrasons Idioma FRE Fecha 31/10/2019 Versión 2.0 Código +3000103DE Descripción humiSonic Adiabatische Ultraschallvernebler Idioma GER Fecha 31/10/2019 Versión 2.0 Código +3000103ES Descripción humiSonic Humidificadores adiabáticos por ultrasonidos Idioma SPA Fecha 31/10/2019 Versión 2.0 Código +3000103PT Descripción humiSonic Umidificadores adiabáticos de ultrassons Idioma POR Fecha 31/10/2019 Versión 2.0 Código +3000103FI Descripción humiSonic Adiapaattiset ultraäänikostuttimet Idioma FIN Fecha 31/10/2019 Versión 2.0 Código +3000103RU Descripción humiSonic Адиабатические и ультразвуковые увлажнители воздуха Idioma Fecha 31/10/2019 Versión 2.0 Código +3000103PL Descripción humiSonic - Adiabatyczne nawilżacze ultradźwiękowe Idioma POL Fecha 31/10/2019 Versión 2.0 Código +3000103NL Descripción humiSonic Ultrasone bevochtiging Idioma DUT Fecha 30/10/2019 Versión 2.0 Código +3000173EN Descripción Solutions for the tobacco industry Excellence in humidity control and monitoring Idioma ENG Fecha 18/04/2018 Versión 1.0 Código +3000173IT Descripción Soluzioni per l’industria del tabacco L’eccellenza per il controllo e il monitoraggio dell’umidità Idioma ITA Fecha 18/04/2018 Versión 1.0 Código +3000103ZH Descripción humiSonic 绝热式超声波加湿器 Idioma CHI Fecha 01/11/2015 Versión 1.0 -
Other related documentation
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +3000018IT Descripción L’umidità è importante - Umidificatori CAREL, una soluzione per ogni richiesta Idioma ITA Fecha 15/10/2024 Versión 5.0 Código +3000018DE Descripción Die Feuchte zählt - CAREL-Befeuchter, eine Lösung für jedes Anliegen Idioma GER Fecha 15/10/2024 Versión 5.0 Código +3000018EN Descripción Humidity matters - CAREL humidifiers, a solution for every need Idioma ENG Fecha 15/10/2024 Versión 5.0 Código +3000018ES Descripción ¡La humedad es importante - Humidificadores CAREL, una solución para cada necesidad Idioma ENG SPA Fecha 15/10/2024 Versión 5.0 Código +3000018FR Descripción L’humidité est importante - Les humidificateurs CAREL, une solution pour chaque application Idioma FRE Fecha 15/10/2024 Versión 5.0 Código +3000018NL Descripción Bevochtiging is belangrijk - CAREL oplossingen voor uw bevochtigingsbehoefte Idioma DUT Fecha 15/10/2024 Versión 5.0 Código +3000247EN Descripción Printing industry - Highly efficient solutions for eco-sustainable printing processes Idioma ENG Fecha 21/05/2024 Versión 1.0 Código +3000247IT Descripción Industria della stampa - Soluzioni ad alta efficienza per processi di stampa eco-sostenibili Idioma ITA Fecha 21/05/2024 Versión 1.0 Código +3000247FR Descripción Industrie de l’imprimerie - Nos solutions efficaces et éco-durables pour les métiers de l’impression Idioma FRE Fecha 21/05/2024 Versión 1.0 Código +3000224IT Descripción Educational - Programma corsi di formazione CAREL per utilizzare nel modo migliore tecnologie e sistemi delle applicazioni HVAC/R Idioma ITA Fecha 13/03/2024 Versión 2.1 Código +3000224EN Descripción Educational - MakeCAREL’s program of training courses to make the best use of HVAC/R application technologies and systems Idioma ENG Fecha 13/03/2024 Versión 2.1 Código +3000192DE Descripción Cella Range - Lösungen für Kühlräume Idioma GER Fecha 20/12/2023 Versión 2.5 Código +3000224FR Descripción Educational - Programme de formation CAREL pour une utilisation optimale des technologies et des systèmes dans les applications HVAC/R Idioma FRE Fecha 15/12/2023 Versión 2.0 Código +3000054IT Descripción Soluzioni per il risparmio energetico nei data center Idioma ITA Fecha 30/05/2023 Versión 3.0 Código +3000054EN Descripción Energy saving solutions for data centers Idioma ENG Fecha 26/05/2023 Versión 3.0 Código +3000223IT Descripción Soluzione completa di servizi dedicata agli umidificatori CAREL Idioma ITA Fecha 21/12/2021 Versión 1.0 Código +3000223EN Descripción Complete services solution for CAREL humidifiers Idioma ENG Fecha 21/12/2021 Versión 1.0 Código +3000223ES Descripción Solución completa de servicios dedicada a los humidificadores CAREL Idioma SPA Fecha 21/12/2021 Versión 1.0 Código +3000223FR Descripción Solution complète de services pour les humidificateurs CAREL Idioma FRE Fecha 21/12/2021 Versión 1.0 Código +3000223PL Descripción Kompletne rozwiązanie serwisowe dla nawilżaczy CAREL Idioma POL Fecha 21/12/2021 Versión 1.0 Código +3000054DE Descripción Energiesparlösungen für Rechenzentren Idioma GER Fecha 11/10/2016 Versión 2.0 Código +3000054ZH Descripción 数据中心节能解决方案 Idioma CHI Fecha 11/10/2016 Versión 2.0 Código +3000018PT Descripción A humidade é importante! Soluções CAREL para as suas necessidades de humidificação Idioma POR Fecha 19/02/2015 Versión 3.0 Código +3000018ZH Descripción 湿度问题! CAREL解决方案 满足您的加湿需求 Idioma CHI Fecha 19/02/2015 Versión 3.0 Código +3000018SV Descripción Fukt är viktigt! Med befuktare från CAREL inns det en lösning för alla behov Idioma SWE Fecha 01/10/2012 Versión 2.0 Código +3000018FI Descripción Kosteudella on merkitystä! CAREL kostuttimet, ratkaisu kostutustarpeisiin. Idioma FIN Fecha 01/10/2012 Versión 2.0 Código +30U0018EN Descripción Humidity matters! CAREL solutions for your humidification needs ( USA) Idioma ENG Fecha 01/10/2012 Versión 2.0 -
Success Story
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +4000063IT Descripción Polo Museale di Castel Sant’Angelo: Sistema di monitoraggio, controllo ed umidificazione delle sale espositive Idioma ITA Fecha 18/10/2017 Versión 1.0 Código +4000063DE Descripción Nationalmuseum Engelsburg System für Überwachung, Regelung und Befeuchtung der Ausstellungsräume Idioma GER Fecha 18/10/2017 Versión 1.0 Código +4000063EN Descripción Castel Sant’Angelo museum complex: Monitoring, control and humidification system in the exhibit rooms. Idioma ENG Fecha 18/10/2017 Versión 1.0 Código +4000063ES Descripción Complejo museístico de Castel Sant’Angelo Sistema de monitorización, control y humectación de las salas expositoras. Idioma SPA Fecha 18/10/2017 Versión 1.0
Images
-
High resolution images
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código PH15LUU306-humisonic-compact-range Descripción CAREL humiSonic compact - Ultrasonic humidifier - Adiabatic humidifier Idioma ALL Fecha 30/09/2022 Versión R.0
