compactSteam

CH*
compactSteam
compactSteam compactSteam

  • Características generales

    compactSteam es la propuesta de CAREL para la humectación de ambientes residenciales de prestigio y de estudios profesionales o negocios comerciales de pequeñas y medianas dimensiones.

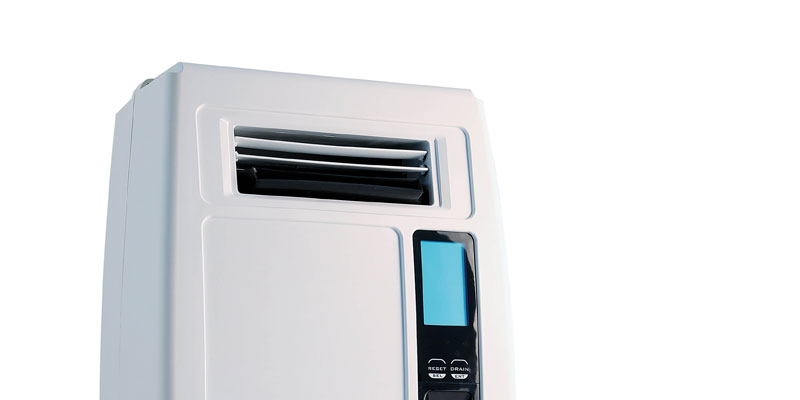

    compactSteam es un humidificador de electrodos sumergidos con las siguientes características:
    • Diseño elegante y discreto, ideal para instalar en cualquier ambiente;
    • Distribuidor de vapor integrado y silencioso, con lamas orientables;
    • Gran display LCD gráfico de comprensión inmediata;
    • Funcionalidad, seguridad y facilidad de uso en su nivel máximo;
    • Modelos desde 1.6 a 5,4 kg/h;
    • Las conexiones eléctricas e hidráulicas pueden esconderse totalmente a la vista, y la temperatura del agua de descarga nunca supera los 60ºC.
    Si no es necesario humectar durante más de 3 días consecutivos, el humidificador se vacía de agua automáticamente para la máxima higiene.

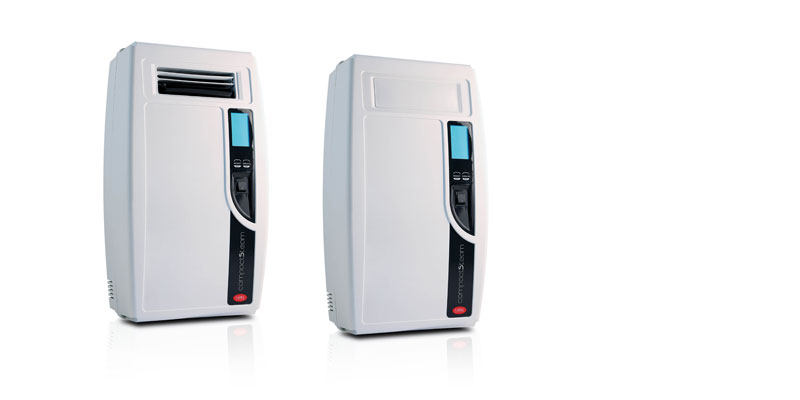

    También está disponible una versión sin distribuidor integral, para la distribución del vapor en conducto.

    Control
    El sofisticado control por microprocesador gestiona de forma automática todas las funciones de la máquina, e incluye un sistema de autodiagnóstico con simples e intuitivas indicaciones tanto numéricas como gráficas en el gran display LCD. El control incluye tanto una entrada ON/OFF como una proporcional 0...10 V, una entrada de habilitación remota, un relé de alarma, una entrada para sensor de flujo y una salida con alimentación a 24 V. La producción de vapor es modulada de forma continua desde el 20% hasta la potencia máxima, mientras que el nivel del agua es controlado por una electroválvula de llenado y una bomba de descarga.
    La regulación de la humedad ambiente se realiza por un humidostato externo que, alimentado por el compactSteam, puede controlarlo de forma proporcional para una regulación todavía más precisa y confortable de la humedad.

    ESPECIFICACIONES TÉCNICAS
    Producción de vapor: 1.6-5,4 kg/h (1 cilindro)
    Alimentación:
    CH*01V1*, CH*02V1*: 110 Vac monofásico (-15/+10%) 50/60 Hz
    CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: 208/230 Vac monofásico (-15/+10%) 50/60 Hz
    Consumo energético: 1.2-3.9 kW
    Presión del vapor (Pa): ventilador integrado: 400; duct: 1000
    Tupo de vapor: Ø 22 mm
    Condiciones de funcionamiento: 1T40 °C, 10-90% rH sin condensación
    Condiciones de almacenaje: -10T70 °C, 5-95% rH sin condensación
    Grado de protección: IP20
  • Más

    • Diseño elegante y discreto;
    • Capacidad máxima seleccionable en intervalos del 5%;
    • Control proporcional de 0-10 V y modulación del 20 al 100%;
    • Gestión automática de la concentración de agua y espuma;
    • Permite entrada de señal remota y relé de alarma;
    • Vaciado automático del agua despues de 3 días de inactividad;
    • El contador de funcionamiento del cilindro puede ser reseteado.
