MC Multizona
Características generales

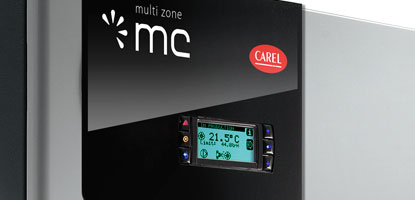

MC es un humidificador adiabático por atomización que utiliza la energía del aire comprimido para nebulizar agua en gotitas micrométricas. El sistema consiste en un cuadro equipado con un control electrónico y una interfaz de usuario que, por medio de dos redes independientes de agua y aire, procede a alimentar las boquillas en las condiciones óptimas de caudal y presión. Dentro de la boquilla, la energía del aire se emplea para crear una emulsión de agua con gotas de diámetro de 10 µm, permitiendo su rápida absorción. Esta característica hace del MC el producto más adecuado para la instalación directa en ambiente, con empleo en la industrial textil y de la madera y el papel, en las bodegas y en las cámaras frigoríficas, donde casi siempre existe la disponibilidad de aire comprimido. Sin embargo, si no existe una línea de aire comprimido, resulta ventajoso realizar instalaciones de MC provistos de compresor de aire dedicado. El MC puede instalarse también en conducto, con el compromiso de prever el espacio idóneo para la absorción del agua atomizada.
El MC puede utilizar tanto agua de red como desmineralizada (para evitar introducir sales en el ambiente): la boquilla dispone en su interior de una particular aguja de limpieza, accionada periódicamente por un muelle, capaz de limpiar el orificio de posibles depósitos de sales minerales. Gracias a la electroválvula de descarga situada al final de la línea, es posible ejecutar el vaciado por inactividad y lavados periódicos. Para favorecer la higiene, se suministra también la lámpara UV (opcional), para instalar aguas arriba del cuadro.
MC está disponible en cuadros de 60 l/h o 230 l/h. Es posible recurrir a la solución principal/secundario cuando se desea añadir una zona adicional provista de un set point independiente (hasta 6 zonas) o cuando se desea incrementar la capacidad de humectación (más de 230 l/h) en una única zona. Las boquillas están disponibles en distintas capacidades: 2.7 - 4.0 - 5.4 - 6.8 - 10.00 l/h. Su elección depende de cuándo y cómo se desea subdividir la carga total de humectación.-
Más
- Emulsión muy fina de agua y aire, adecuada para humectación y enfriamiento directo gracias a su rápida absorción;
- Posibilidad de utlizar principal/secundario, para incrementar la capacidad o para aplicaciones multizona;
- Posibilidad de escoger el tamaño de las boquillas para subdividir al máximo la carga de humectación;
- Boquilla con aguja limpiante, uso también con agua de red.
