  • Características generales

    Multi-lanza (SAB/SAT)
    El sistema ultimateSAM puede utilizar tanto vapor procedente de una red a presión como de un generador a presión atmosférica (humidificador). En el primer caso, el fluido llega al distribuidor por medio de una válvula de regulación, a través de la cual se produce una expansión hasta presión casi atmosférica. En el segundo caso, el ultimaseSAM se conecta directamente al productor de vapor, y la modulación del caudal de vapor se produce directamente desde el humidificador. Para minimizar la condensación, las lanzas para la distribución del vapor han sido diseñadas con deflectores y boquillas para asegurar la introducción en la UTA o conducto de sólo vapor seco.

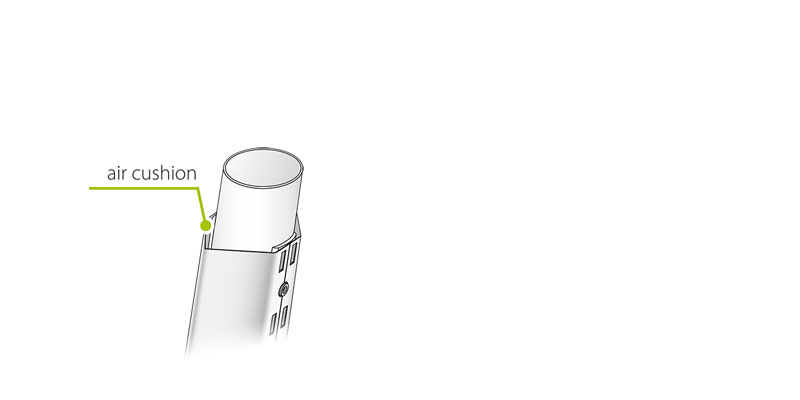

    Las lanzas de distribución de aire verticales pueden equiparse con aislamiento de colchón de aire para reducir tanto el calentamiento parásito del aire como la formación de condensación.
    Para el aislamiento de los distribuidores se utilizan boquillas insertadas a presión en los tubos que toman el vapor seco del centro de los propios distribuidores para evitar la introducción de gotas de condensación en el flujo de aire. En cambio, los distribuidores no aislados no tienen boquillas.
    El uso de los modelos de lanzas aisladas con boquillas permite reducir en un 30% la condensación respecto a las no aisladas. En ambos casos, naturalmente, se garantiza una corta distancia de absorción (del orden de 200mm).

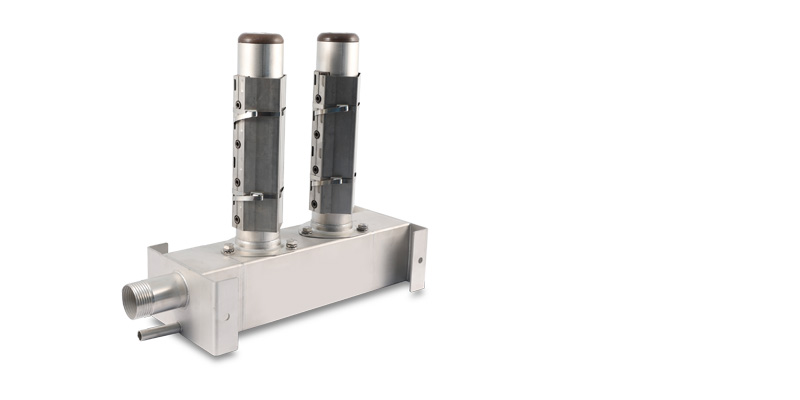

    UltimateSAM compact (SAB**M*)
    Versión del distribuidor de vapor ultimateSAM especialmente diseñada para pequeños conductos. La versión más pequeña tiene 2 lanzas y se puede instalar en conductos de 300 mm x 300 mm. ultimateSAM compact no requiere kits de entrada de vapor o kits de vaciado de la condensación que están integrados de serie en el producto. En la versión compacta las lanzas están todas aisladas.

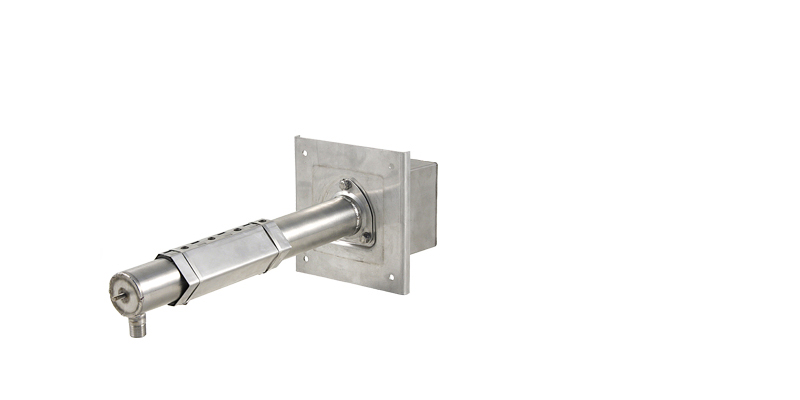

    Lanza única (SA0)
    Puede ser utilizada para vapor a presión o con vapor a presión atmosférica. El colector, en este caso, realiza la función de separador de condensación estando provisto de deflector interno, además de descarga de condensación. La única lanza está prevista con aislamiento y boquillas para reducir la formación de condensación y la distancia de absorción.

  • Más

    Eficiencia energética

    Maximiza el ahorro de energía. Los modelos con aislamiento reducen el calentamiento del aire y la formación de condensación.

    Precisión

    Adecuado para la humidificación de precisión gracias a la distribución uniforme del vapor en la UTA/conducto y a las válvulas que pueden equiparse con un actuador eléctrico para una modulación aún más precisa.

    Higiene y materiales

    Fabricado en AISI 304, con componentes en tecnopolímero PPS (Ryton con una temperatura de funcionamiento continuo de 220 °C/428 °F). Las juntas en contacto con el vapor son de silicona para altas temperaturas (150 °C/300 °F máx.) o de EPDM si no están en contacto con el vapor.




Documentación
